KTJ5凸轮控制器

1、用途

KTJ5交流凸轮控制器（简称控制器），主要用于起重设备中，控制380伏以下三相交流感应电动机的起动、停止、调速和换向。也适用于有相同要求的其它电力驱动装置中。
2、外形和安装

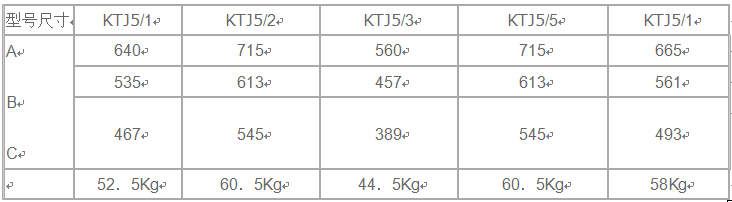

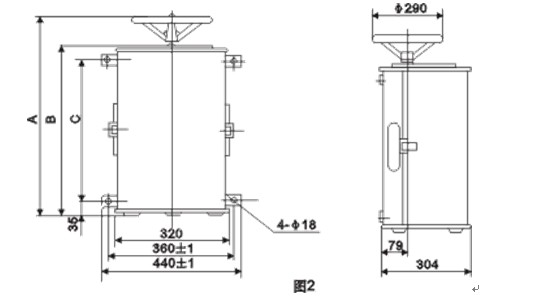

控制器外形尺寸见图2、表2

1、控制器必须牢固安装于托架上，不得悬空安装，即下基座必须贴地或垫牢实，在控制器的下基座上备有四个出线孔其尺寸见图1。
2、控制器各型号的基本接线原理图如图3~图7。
